Allgemeine Information
Der Winkelbereich für die zulässige Arbeitsstellung der Plattform (siehe Bereich gelb) liegt bei +/- 10° (bezogen auf die horizontale Ebene).
Entsprechend muss der Winkelsensor S3 - zuständig für den Stopp der Plattform bei +10° beim Schliessen ohne 2H-Signal - eingestellt werden.
Vorgehen:
1. Stellen Sie die Plattform auf den gewünschten Winkel von +10° ein.

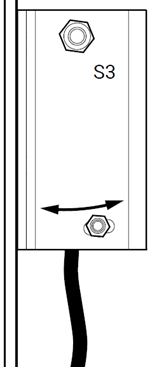

2. Lösen Sie die zwei Befestigungsschrauben am Winkelsensor S3, ohne sie abzunehmen (siehe Abbildung 5).
 Abbildung 5 |
3. Positionieren Sie Winkelsensor S3 so auf dem Halter, dass LED S3 nicht leuchtet.

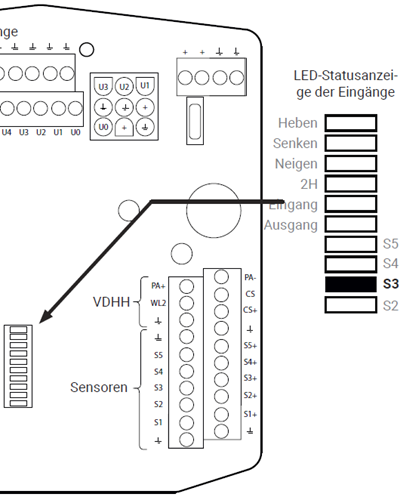

Drehen Sie Sensor S3 so weit zurück, bis LED S3 auf der Relaisplatine TLC-B1 anfängt zu leuchten (siehe Abbildung 6).
Nun Sensor S3 wieder in die entgegengesetzte Richtung drehen, bis LED S3 erlischt. Diese Einstellung entspricht
nun der zuvor gewählten Winkelposition.
HINWEIS: An dieser Position wird die Plattform beim Schliessen ohne 2H stoppen.
 Abbildung 6 |
4. Ziehen Sie die Befestigungsschrauben am Winkelsensor S3 wieder handfest (nicht zu stark) an.
5. WICHTIG: Die Kabel der Winkelsensoren S2 und S3 wie folgt verlegen: Kabelverlegung S2 und S3
