Signal S2
Zeigt dem Steuersystem (Relaisplatine TLC-B1) an, dass die Kippautomatik/automatische Bodenangleichung bei der Funktion "Heben" aktiv sein sollte.
Signal S2 zeigt an, ob sich die Plattform über oder unter dem voreingestellten/programmierten Winkel für die Grundposition (horizontale Ebene) befindet.
Wenn sich die Neigung der Plattform beim "Heben" unterhalb der horizontalen Ebene befindet, liegt bei S2 (TLC-B1) ein 12/24V Signal an.
Die Plattform neigt dann solange nach oben, bis am ADC der vorprogrammierte Wert für die horizontale Ebene erreicht wird (vorprogrammierter Wert am ADC = 0V an Ausgang 7).
Folgende Abbildungen zeigen den Ein- und Ausgang des Signals S2 am AD-Wandler (ADC) und an der Relaisplatine (TLC-B1):

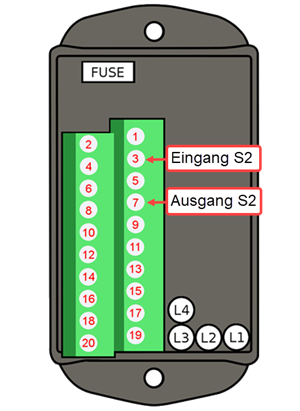

AD-Wandler Signal S2: |

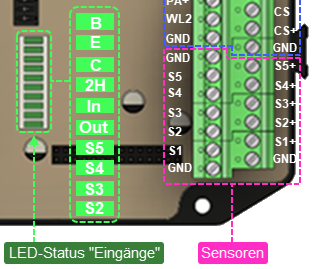

TLC-B1 Signal S2: |
Nr.: |
Beschreibung: |
 ADC |
 TLC-B1 |
3 |
Eingang (analog) am AD-Wandler: ▪Signal (ca. 1 - 4 V) kommend von analogem Neigemesser S2/S3 |
7 |
Ausgang (digital) am AD-Wandler: ▪Aktiver Signalausgang 7 (12/24 V) geht vom AD-Wandler zur Relaisplatine TLC-B1 auf den Eingang S2, bis die voreingestellte Grundposition der Plattform (siehe Beschreibung oben unter "Signal 2") erreicht wird (dann Ausgang 7 mit 0 V). ▪Die Grundposition der Kippautomatik (meist horizontale Ebene) kann am AD-Wandler über Anschlüsse 18 + 19 manuell programmiert werden. |
||
Weitere Schaltpläne und technische Informationen: |
|
zu Sensor S2 - Elektro- und Hydraulikschema |
|
