ELEKTRIK - DIAGNOSE - SCHALTPLÄNE > MODELL Z-2000 > ab Serien-Nr. 389337

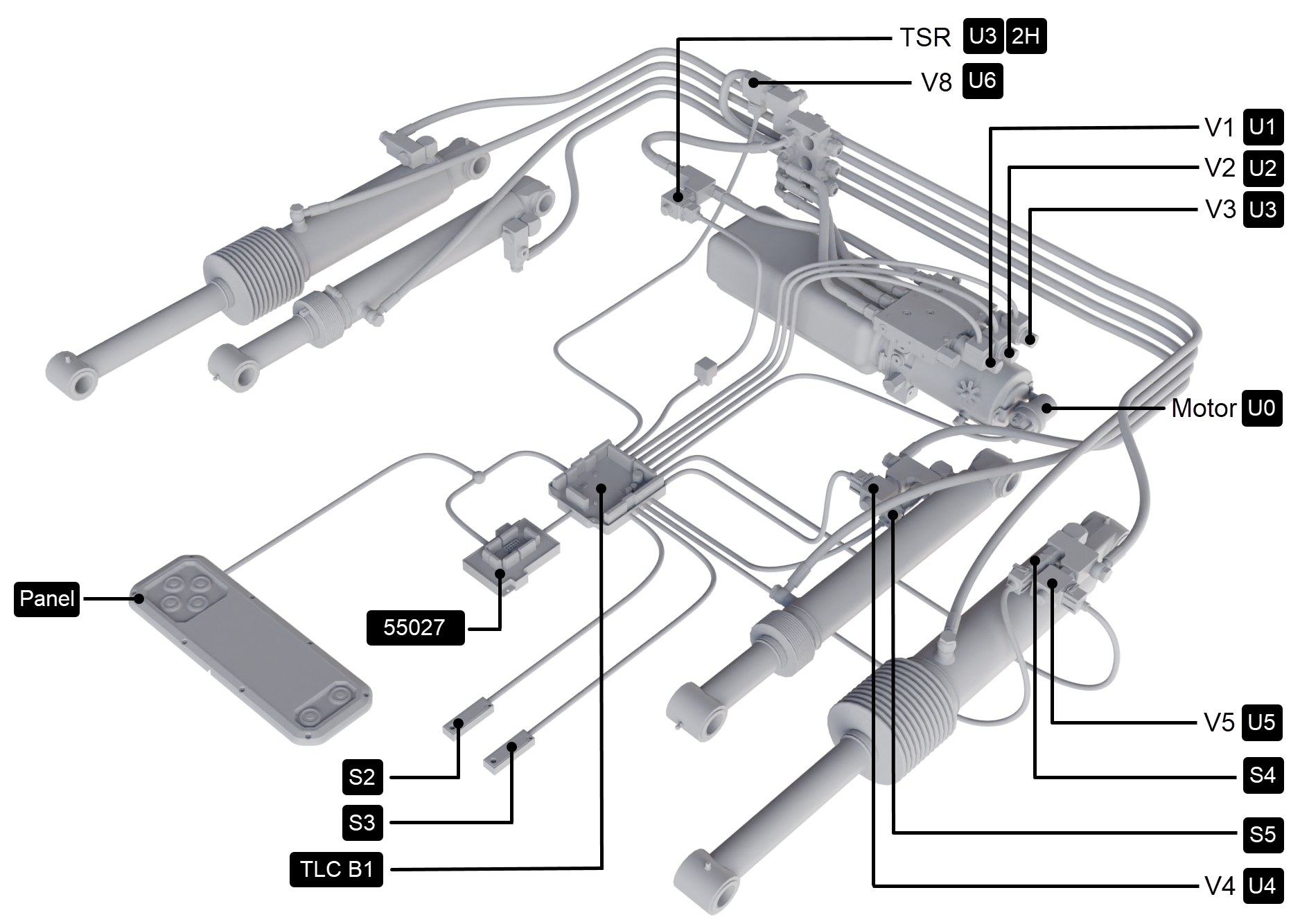

Übersicht - Komponenten

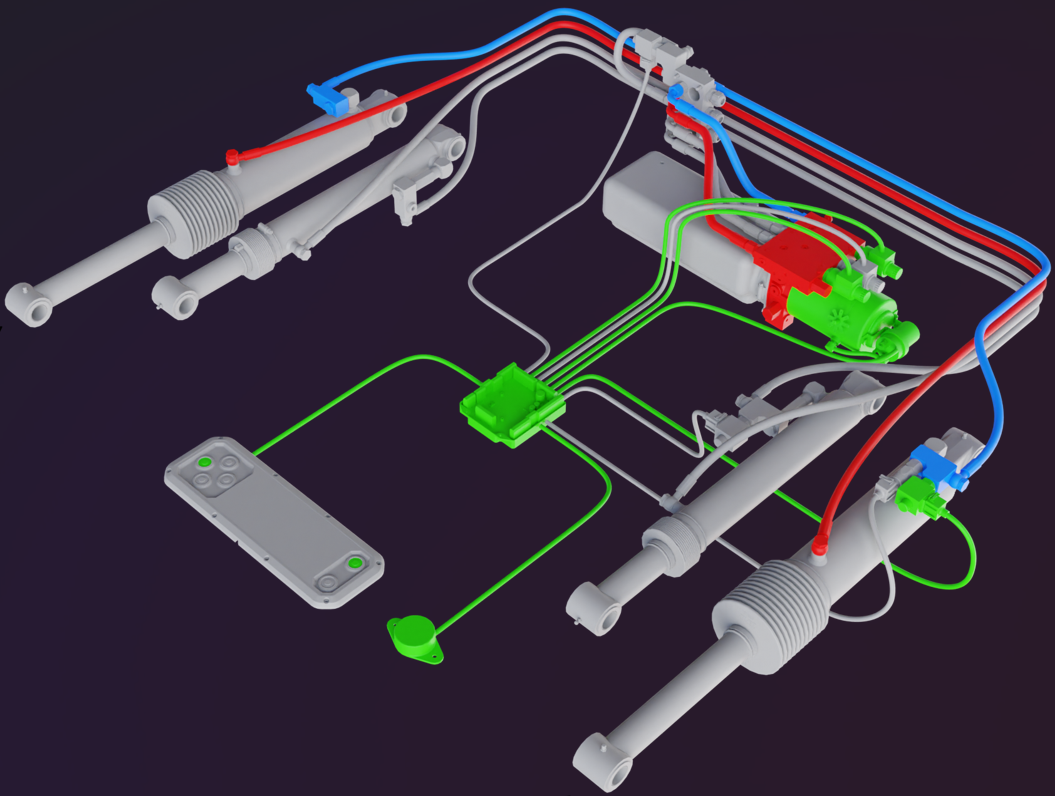

Um eine Beschreibung der Komponenten und deren Funktionsweise zu erhalten, klicken Sie in die nachfolgende Abbildung.

Übersicht - Funktionen

In der nachfolgenden Tabelle werden sämtliche Funktionen, inkl. der Ein- und Ausgänge, aufgelistet und beschrieben.

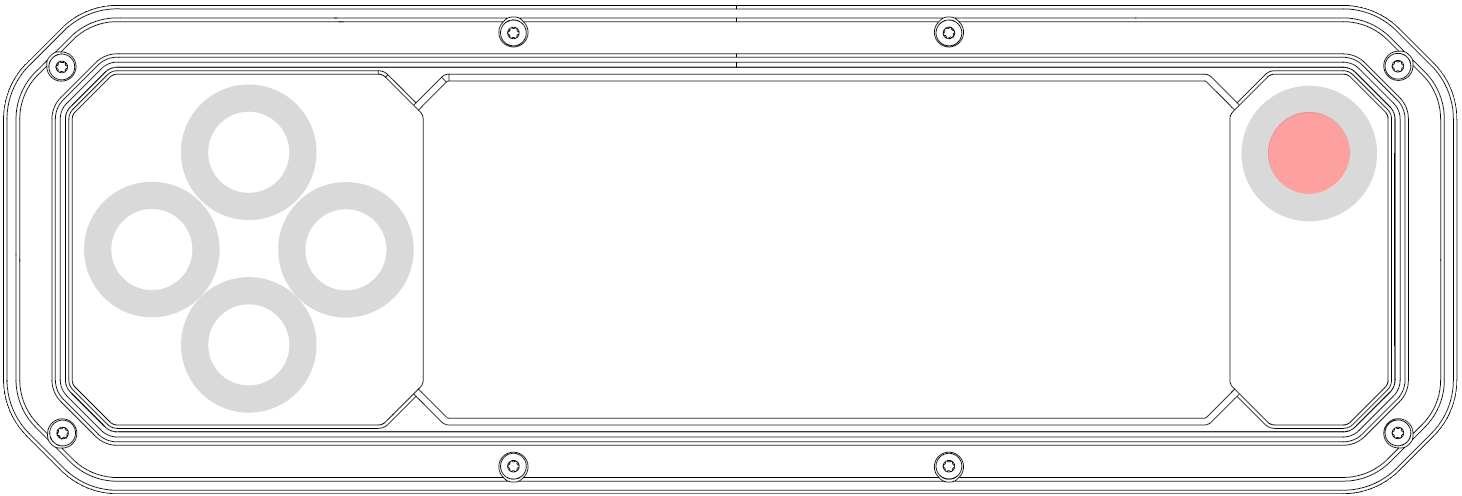

Aktive Bedientasten/Knöpfe (siehe Spalte "Bedieneinheiten"), sind rot markiert.

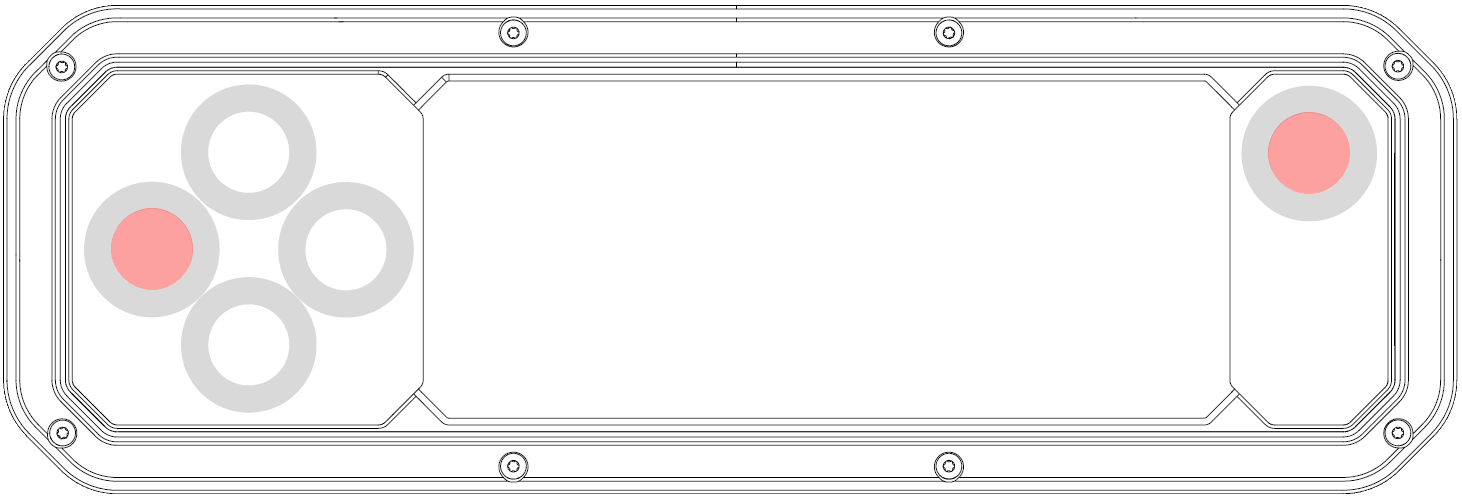

1. ÖFFNEN schnell	BedienEINHEITEN				Eingänge		Sensoren		Ausgänge		FUNKTIONSBESCHREIBUNG:
	Aussen	Funk	Funk		12/24 V	LED	12/24 V	LED	12/24 V	LED	▪Öffnen mit 2H-Signal ohne Einschränkungen (siehe Bereich grün). Ein- und Ausgänge: - 2H-Signal setzt S3 ausser Kraft, dadurch... - aktiver Ausgang U6 an TLC-B1, dadurch... - Schnelles Öffnen der Plattform (Ventil V8 aktiv).
	Öffnen schnell	Öffnen schnell	Öffnen schnell		Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6 / V8 U7 WL1 CS
ELEKTROSCHALTPLÄNE:	Rechts	Funk	Funk		ETMA TLC				2H TLC		Übersicht Ventile, Spulen, Sensoren
	Links	2H-Drehschalter	2H-Knopf		2H TLC				CS TLC		Elektroschaltplan zu Ventil "V8"
									WL1 TLC		Grundschaltplan

2. ÖFFNEN geregelt	BedienEINHEITEN				Eingänge		Sensoren		Ausgänge		FUNKTIONSBESCHREIBUNG:
	Innen	Funk			12/24 V	LED	12/24 V	LED	12/24 V	LED	▪Öffnen ohne 2H-Signal mit Einschränkungen (siehe Bereich gelb). ▪Geschwindigkeit beim "Öffnen" reduziert auf max. 4°/s Ein- und Ausgänge: - Kein 2H aber S3 aktiv, dadurch... - Ausgang U6 an TLC-B1 deaktiviert, dadurch... - Geregeltes Öffnen (Ventil V8 ohne Funktion).
	Öffnen geregelt	Öffnen geregelt			Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6 U7 WL1 CS
ELEKTROSCHALTPLÄNE:	Innen	Funk			ETMA TLC		S3 TLC		CS TLC		Übersicht Ventile, Spulen, Sensoren
									WL1 TLC		Grundschaltplan

3. SENKEN	BedienEINHEITEN				Eingänge		Sensoren		Ausgänge		FUNKTIONSBESCHREIBUNG:
	Aussen	Funk	Innen	Fuss	12/24 V	LED	12/24 V	LED	12/24 V	LED
	Senken	Senken	Senken	Senken	Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6 U7 WL1 CS
ELEKTROSCHALTPLÄNE:	Rechts	Funk	Innen	Fuss	ETMA TLC				CS TLC		Übersicht Ventile, Spulen, Sensoren
	Links								WL1 TLC		Grundschaltplan

4. BODENANGLEICHUNG "abwärts"	BedienEINHEITEN				Eingänge		Sensoren		Ausgänge		FUNKTIONSBESCHREIBUNG:
	Aussen	Funk	Innen	Fuss	12/24 V	LED	12/24 V	LED	12/24 V	LED	▪S5 zur Freigabe der Neigeautomatik "abwärts" (autom. Bodenanpassung), wenn Druck im Hubzylinder < 2.5 bar. ▪S5 Funktioniert nur bei vorliegendem Signal an S1. ▪Es ist keine Anzeige für S1 über LED-Status Eingänge verfügbar!
	Bodenangl. abwärts	Bodenangl. abwärts	Bodenangl. abwärts	Bodenangl. abwärts	Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6 U7 WL1 CS
ELEKTROSCHALTPLÄNE:	Rechts	Funk	Innen	Fuss	ETMA TLC		S1 TLC		CS TLC		Übersicht Ventile, Spulen, Sensoren
	Links						S5 TLC		WL1 TLC		Grundschaltplan

5. BODENANGLEICHUNG "aufwärts"	BedienEINHEITEN				Eingänge		Sensoren		Ausgänge		FUNKTIONSBESCHREIBUNG:
	Aussen	Funk	Innen	Fuss	12/24 V		12/24 V	LED	12/24 V	LED	Version "schnell" Version "geregelt" ▪Eingang S2 zeigt der Relaisplatine an, dass die automatische Bodenangleichung "Neigen aufwärts" bei der Funktion "Heben" aktiv sein sollte. ▪Kein Eingangssignal (0 V) an S2 bei TLC-B1 (= fehlendes Signal von Winkelsensor S2) hat das Umschalten von "Neigen aufwärts" auf "Heben" zur Folge. ▪Der Umschaltwinkel kann manuell am Winkelsensor S2 eingestellt werden.
	Bodenangleichung aufwärts, schnell	Bodenangleichung aufwärts, geregelt	Bodenangleichung aufwärts, geregelt	Bodenangleichung aufwärts, geregelt	Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6 U7 WL1 CS
ELEKTROSCHALTPLÄNE:	Rechts	Funk	Innen	Fuss	ETMA TLC		S2 TLC		CS TLC		Übersicht Ventile, Spulen, Sensoren
	Links								WL1 TLC		Grundschaltplan

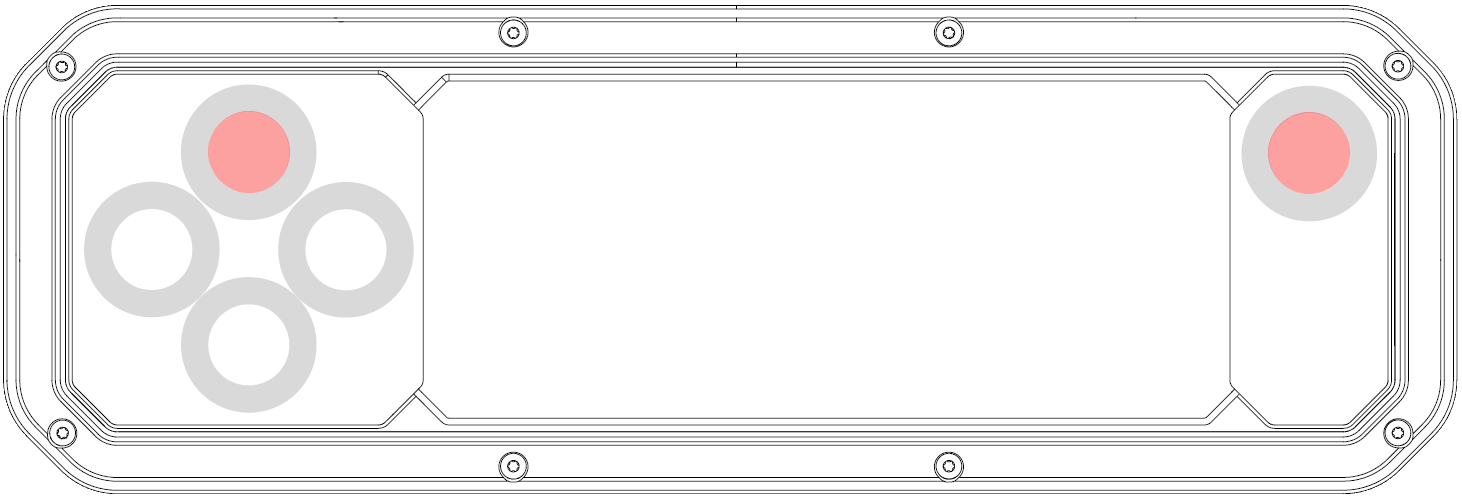

6. HEBEN	BedienEINHEITEN				Eingänge		Sensoren		Ausgänge		FUNKTIONSBESCHREIBUNG:
	Aussen	Funk	Innen	Fuss	12/24 V		12/24 V	LED	12/24 V	LED
	Heben	Heben	Heben	Heben	Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6 U7 WL1 CS
ELEKTROSCHALTPLÄNE:	Rechts	Funk	Innen	Fuss	ETMA TLC				CS TLC		Übersicht Ventile, Spulen, Sensoren
	Links								WL1 TLC		Grundschaltplan

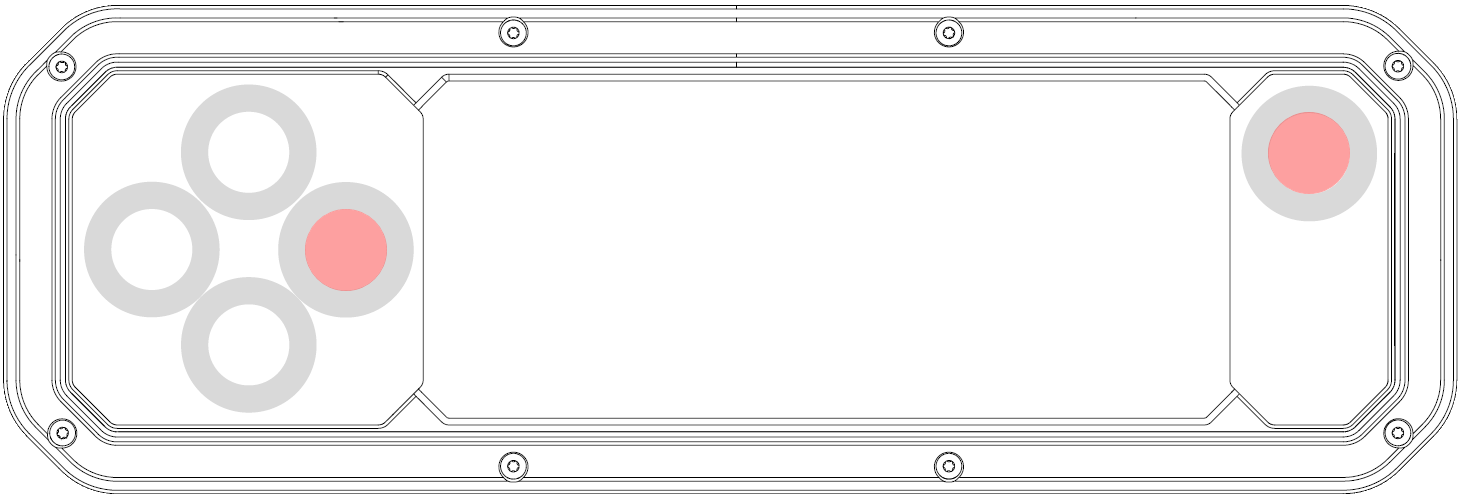

7. SCHLIESSEN geregelt	BedienEINHEITEN				Eingänge		Sensoren		Ausgänge		FUNKTIONSBESCHREIBUNG:
	Innen	Funk			12/24 V		12/24 V	LED	12/24 V	LED	▪Schliessen ohne 2H-Signal mit Einschränkungen (siehe Bereich gelb). ▪Geschwindigkeit beim "Schliessen" reduziert auf max. 4°/s Ein- und Ausgänge: - Kein 2H aber S3 aktiv, dadurch... - Signalabfall am Ventil TSR dadurch... - Geregeltes Schliessen (siehe Bereich gelb). ▪Plattform stoppt bei +10° Ein- und Ausgänge: - kein 2H, und... - inaktiver Eingang S3 setzt Ausgänge U0+V3 ausser Kraft.
	Schliessen geregelt	Schliessen geregelt			Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6 U7 WL1 CS
ELEKTROSCHALTPLÄNE:	Innen	Funk			ETMA TLC		S3 TLC		CS TLC		Übersicht Ventile, Spulen, Sensoren
									WL1 TLC		Grundschaltplan

8. SCHLIESSEN schnell	BedienEINHEITEN				Eingänge		Sensoren		Ausgänge		FUNKTIONSBESCHREIBUNG:
	Aussen	Funk	Funk		12/24 V		12/24 V	LED	12/24 V	LED	▪Schliessen mit 2H-Signal ohne Einschränkungen (siehe Bereich grün). Ein- und Ausgänge: - 2H-Signal setzt S3 ausser Kraft, dadurch... - Schnelles Schliessen der Plattform (Ventil TSR aktiv).
	Schliessen schnell	Schliessen schnell	Schliessen schnell		Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		Up Down Tilt 2H Einwärts Auswärts S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6 U7 WL1 CS
ELEKTROSCHALTPLÄNE:	Rechts	Funk	Funk		ETMA TLC				2H TLC		Übersicht Ventile, Spulen, Sensoren
	Links	2H-Drehschalter	2H-Knopf		2H TLC				CS TLC		Elektroschaltplan zu Ventil "TSR"
									WL1 TLC		Grundschaltplan
