Informations générales
La tension (voir ci-dessous) à la sortie du capteur d'inclinaison (voir le brochage) varie en fonction de l'angle du capteur sur la plate-forme.
Le convertisseur AD convertit les valeurs de tension analogiques en valeurs numériques et les transmet aux entrées S2 et S3 de la platine à relais.

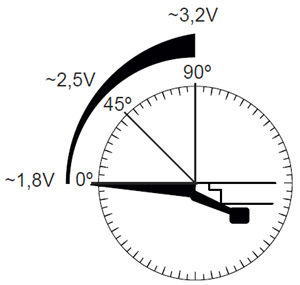

Ci-dessous, quelques exemples pour différents angles et la tension de sortie approximative sur le capteur d'inclinaison.
