Alimentation électrique et activation de la platine de relais

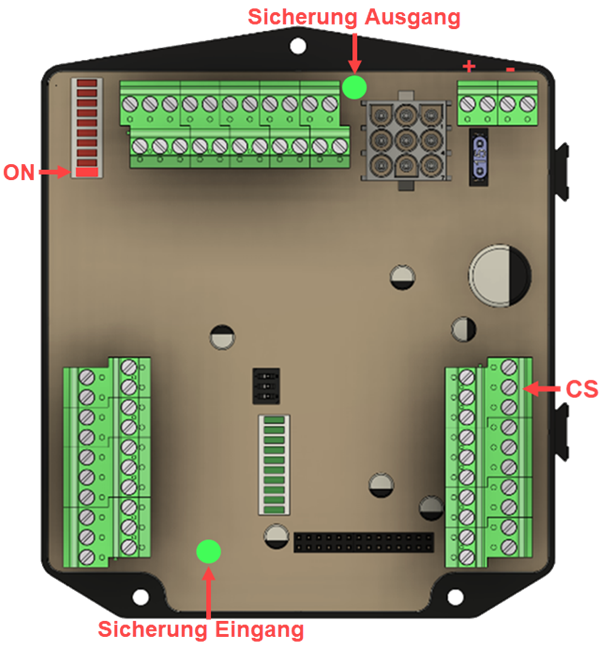

Lorsque le commutateur de la cabine de conduite est inactif (pas de tension positive 12/24 V à la connexion CS), aucune LED ne s'allume sur la platine (voir illustration à gauche).

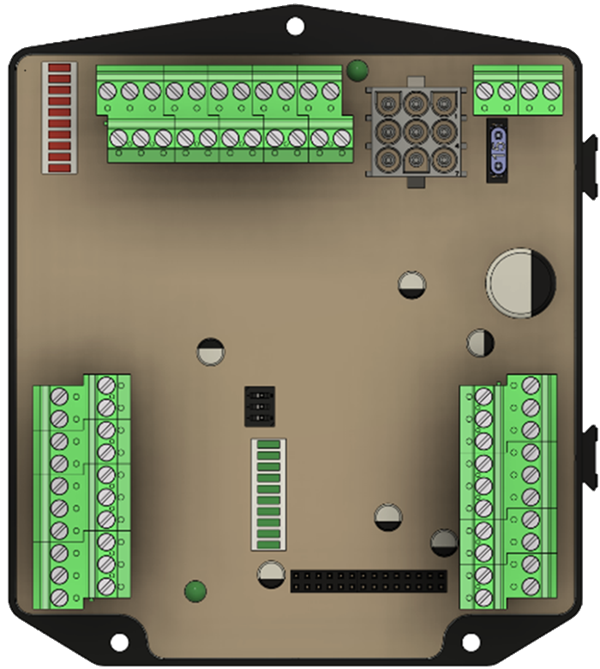

Lorsque le commutateur de la cabine de conduite est actif (présence d'une tension positive 12/24 V à la connexion CS), les LED suivantes s'allument sur la platine (voir illustration à droite) :
▪fusible d'état à LED vert pour l'entrée
▪fusible d'état à LED vert pour la sortie
▪voyant d'état à LED rouge pour la sortie ON
état de fonctionnement OFF |
état de fonctionnement On |
▪L'alimentation électrique (POWER) de la platine de relais est présente. ▪L'interrupteur de la cabine de conduite est désactivé (pas de signal + à la connexion CS). |
▪L'alimentation électrique (POWER) de la carte de relais est présente. ▪L'interrupteur de la cabine est activé (signal + sur la connexion CS). |
|
|
REMARQUE : Si les LED vertes d'état de l'entrée et de la sortie ne s'allument pas, cela signifie qu'il y a un court-circuit ou que la carte de relais est désactivée. |
|
