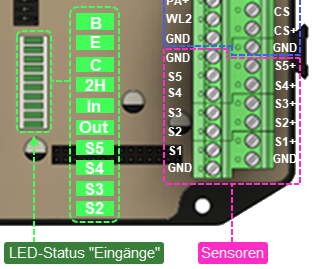

Capteurs S1 - S2 - S3 - S4 - S5

Raccordement :

LED :

Fonction :

Description :

Gauche :

S5+

▪Capteur de pression sur le vérin de levage (voir aussi sous "Raccordement S5").

▪Alimentation en tension 12/24V

▪S5 Ne fonctionne qu'en présence d'un signal sur S1.

S5 - Capteur de pression

S5

▪Entrée de signal (provenant du capteur de pression du vérin de levage) pour la détection du contact avec le sol (roulettes au sol).

▪ S5 ne fonctionne qu'en présence d'un signal sur S1.

▪Signal d'entrée 12/24V, provenant du capteur de pression du vérin de levage et de S1, pour l'activation de l'inclinaison automatique "vers le bas" (adaptation automatique au sol), lorsque la pression dans le vérin de levage est < 2.5 bar.

S5 - Capteur de pression

S4+

▪Capteur de pression sur le vérin d'inclinaison (voir aussi sous "Raccordement S4").

▪Alimentation en tension 12/24V

S4 - Capteur de pression

S4

▪Active "l'alarme de hayon ouvert" et la fonction de

"Eclairage d'avertissement 2" (sortie WL2).

▪Signal d'entrée 12/24V provenant du capteur de pression pour "Alarme hayon ouvert", raccordé au côté positif (fond de piston) du vérin d'inclinaison. En position activée (pression <60 bar), envoie un signal en retour à "S4", ce qui donne un signal de sortie (-) à "PA-", et (+) à "PA+".

▪Active aussi directement la sortie WL2 pour les feux d'avertissement.

S4 - Capteur de pression

S3+

▪non affecté

S3

▪L'entrée S3 de la carte de relais TLC-B1 indique si, lors de l'inclinaison, l'angle de la plate-forme - en fonction de la commande sélectionnée et de son emplacement - se trouve dans une position de travail autorisée.

▪Le signal S3 influence les fonctions "Inclinaison" sur les connexions de Ctrl. 1 + 2 (commandes intérieures et extérieures, y compris la télécommande radio).

▪L'absence de signal d'entrée 12/24V sur S3 (pas de signal sur le convertisseur AD à la sortie no 6), désactive les fonctions "Ouverture" et "Fermeture".

▪ATTENTION : Une unité de commande active sur CTRL. 1 avec signal 2H actif en même temps , annule toutes les restrictions de S3!

S3 - Inclinomètre

Signal 2H

S2+

▪non occupé

S2

▪L'entrée S2 indique à la platine à relais que l'adaptation automatique au sol "Inclinaison vers le haut" devrait être active pour la fonction "Lever".

▪L'angle de commutation peut être programmé manuellement sur le convertisseur AD (via les connexions 18 + 19) .

▪L'absence de signal d'entrée (0 V) sur S2 (pas de signal sur le convertisseur AD à la sortie 7) entraîne la commutation de "Inclinaison vers le haut" à "Levage".

S2 - Inclinomètre

S1+

▪Capteur d'angle sur le bras de levage (voir aussi sous "Raccordement S1")

▪Alimentation en tension 12/24V

S1 - Capteur d'angle

S1

sans

▪Active le capteur de pression S5 sur le vérin de levage.

▪Signal d'entrée 12/24V, provenant du capteur angulaire S1 sur le bras de levage.

S1 - Capteur angulaire
