Alimentation en tension
L'alimentation en tension de la platine de relais s'effectue via ce raccordement (voir illustration ci-dessous).
Le fusible principal (15A) monté à côté protège la platine de commande.
REMARQUE : la platine de relais est également protégéepar le fusible F2 (voir schéma électrique et hydraulique).

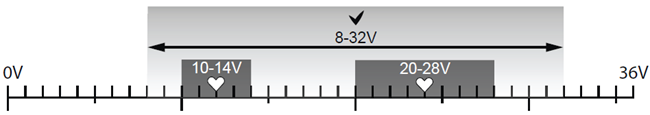

Les illustrations suivantes montrent la tension d'alimentation visée pour le système 12 V ou 24 V.
La tension indiquée se réfère à la tension lorsque le lift est en service.
L'ascenseur fonctionne, mais la plage de tension en dehors de la plage "marquée d'un cœur" est uniquement
est recommandée pour le fonctionnement pendant de courtes périodes.
L'ascenseur fonctionne dans la plage de tension pour un fonctionnement et une durée de vie idéaux.
Consommation d'énergie
Lorsque le hayon élévateur est actionné, la consommation d'énergie de la carte de relais est inférieure à 60 mA (selon l'équipement en accessoires).
En cas d'interruption de l'alimentation électrique par CS, la consommation de la platine relais est inférieure à 4 mA (l'alarme de chargement du quai ouvert continue de fonctionner).
