ÉLECTRICITÉ - DIAGNOSTIC - SCHÉMAS ÉLECTRIQUES > MODÈLE Z-2000 > à partir du numéro de série 389337

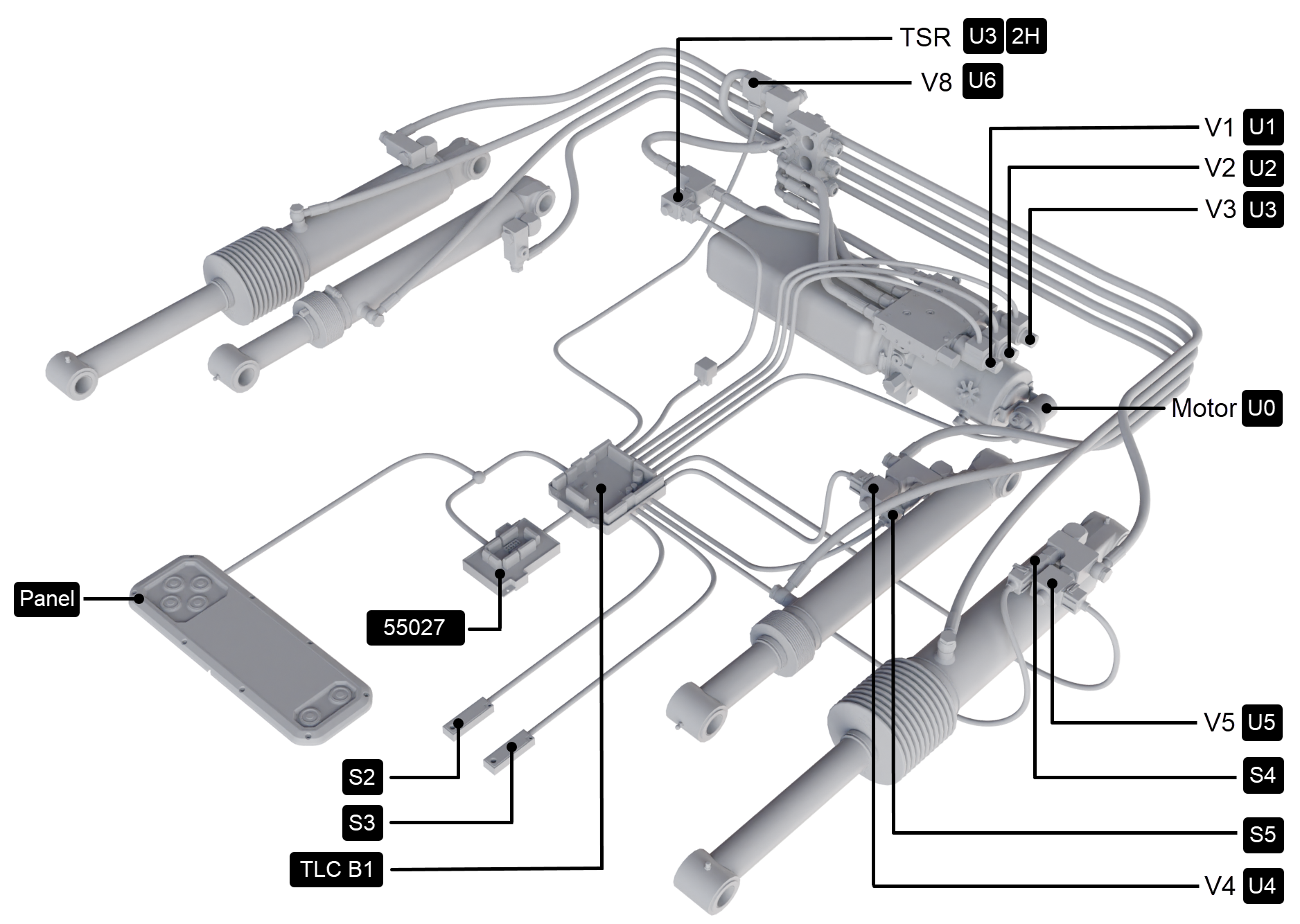

Aperçu - Composants

Pour obtenir une description des composants et de leur fonctionnement, cliquez sur l'image ci-dessous.

Aperçu - Fonctions

Le tableau ci-dessous répertorie et décrit toutes les fonctions, y compris les entrées et les sorties.

Les touches/boutons de commande actifs (voir colonne "Unités de commande"), sont marqués en rouge.

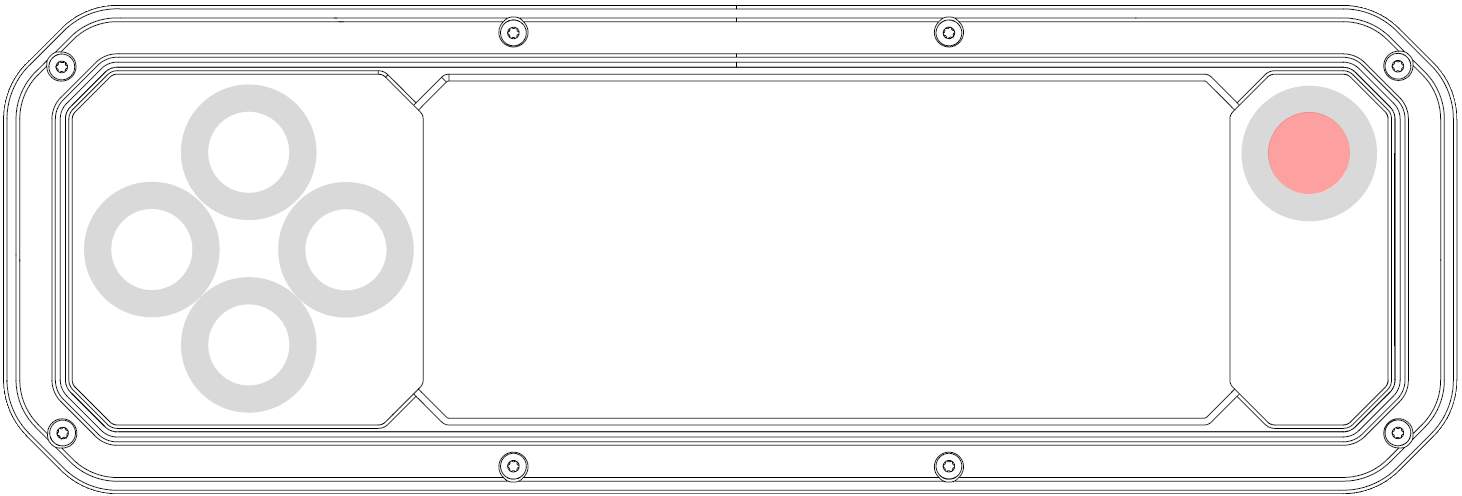

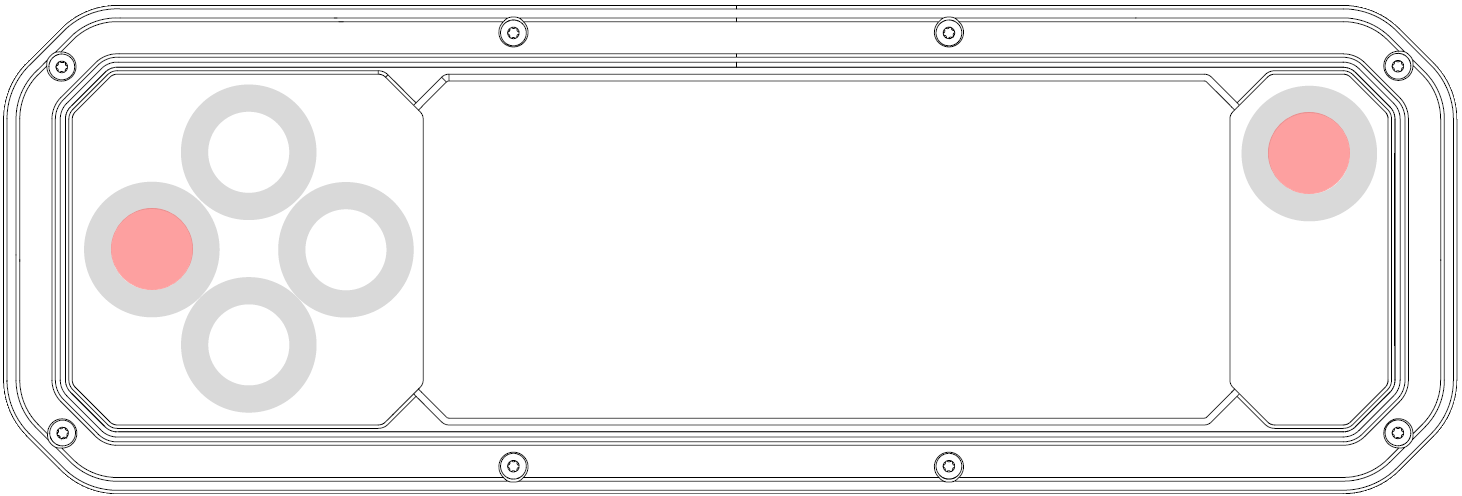

1. OUVRIR rapide	UNITÉS DE COMMANDE				ENTRÉES		CAPTEUR		SORTIES		DESCRIPTION DE LA FONCTION :
	Extérieur	Radio	Radio		12/24 V	LED	12/24 V	LED	12/24 V	LED	▪Ouverture avec signal 2H sans restrictions. (voir zone verte). Entrées et sorties : - Le signal 2H neutralise S3, ce qui... - sortie active U6 sur TLC-B1, donc... - Ouverture rapide de la plateforme (vanne V8 active).
	Ouverture rapide	Ouverture rapide	Ouverture rapide		Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6/ V8 U7 WL1 CS
SCHÉMAS ÉLECTRIQUES :	Droite	Radio	Radio		ETMA TLC				2H TLC		Aperçu des vannes, bobines, capteurs
	Gauche	Commutateur rotatif 2H	Bouton 2H		2H TLC				CS TLC		Schéma électrique de la vanne "V8
									WL1 TLC		Schéma de base

2. OUVERTURE réglée	UNITÉS DE COMMANDE				ENTRÉES		CAPTEUR		Sorties		DESCRIPTION DE LA FONCTION :
	Intérieur	Radio			12/24 V	LED	12/24 V	LED	12/24 V	LED	▪Ouverture sans signal 2H avec restrictions. (voir zone jaune). ▪Vitesse réduite à 4°/s max. lors de l'"ouverture". Entrées et sorties : - Pas de 2H mais S3 actif, donc... - Sortie U6 sur TLC-B1 désactivée, donc... - Ouverture réglée (Vanne V8 sans fonction).
	Ouverture réglée	Ouverture réglée			Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6 U7 WL1 CS
SCHÉMAS ÉLECTRIQUES :	Intérieur	Radio			ETMA TLC		S3 TLC		CS TLC		Aperçu des vannes, bobines, capteurs
									WL1 TLC		Schéma de base

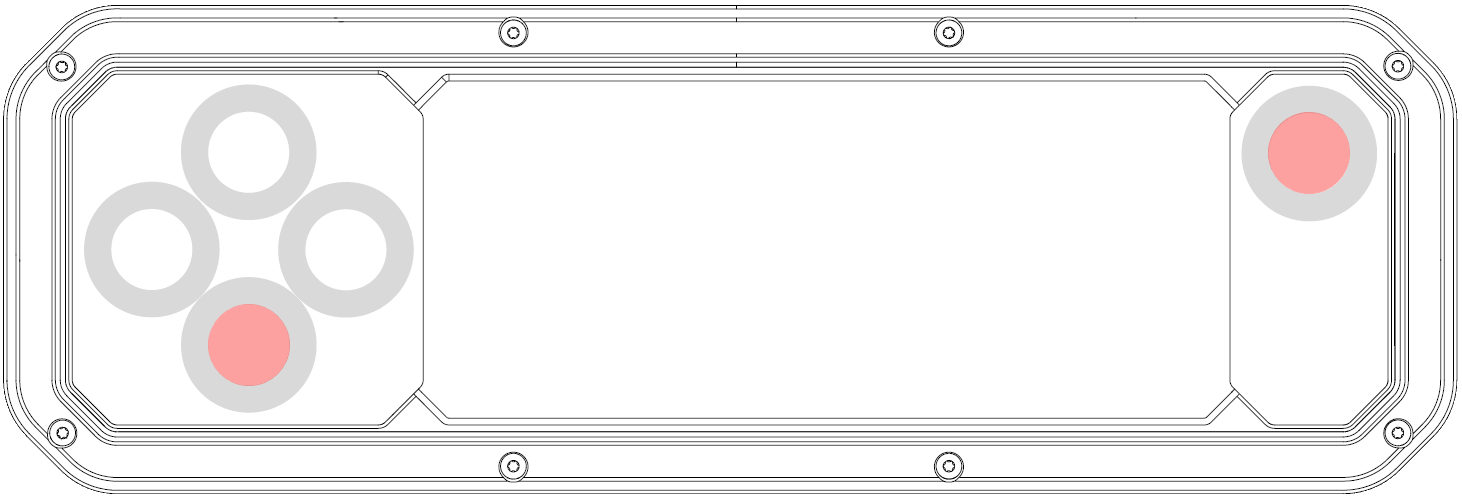

3. ABAISSER	UNITÉS DE COMMANDE				ENTRÉES		CAPTEUR		Sorties		DESCRIPTION DES FONCTIONS :
	Extérieur	Radio	Intérieur	Pied	12/24 V	LED	12/24 V	LED	12/24 V	LED
	Abaisser	Abaisser	Abaisser	Abaisser	Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6 U7 WL1 CS
SCHÉMAS ÉLECTRIQUES :	Droite	Radio	Intérieur	Pied	ETMA TLC				CS TLC		Aperçu des vannes, bobines, capteurs
	Gauche								WL1 TLC		Schéma de base

4. NIVELLEMENT DU SOL "vers le bas".	UNITÉS DE COMMANDE				ENTRÉES		CAPTEUR		Sorties		DESCRIPTION DES FONCTIONS :
	Extérieur	Radio	Intérieur	Pied	12/24 V	LED	12/24 V	LED	12/24 V	LED	▪S5 pour valider l'automatisme d'inclinaison "vers le bas" (adaptation automatique au sol), si la pression dans le vérin de levage est < 2,5 bar. ▪S5 ne fonctionne qu'en présence d'un signal sur S1. ▪Aucune indication n'est disponiblepour S1 via les entrées d'état LED!
	Adaptation au sol vers le bas	Adaptation au sol vers le bas	Adaption au sol vers le bas	Adaption au sol vers le bas	Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6 U7 WL1 CS
SCHÉMAS ÉLECTRIQUES :	Droite	Radio	Intérieur	Pied	ETMA TLC		S1 TLC		CS TLC		Aperçu des vannes, bobines, capteurs
	Gauche						S5 TLC		WL1 TLC		Schéma de base

5. NIVELLEMENT DU SOL "vers le haut".	UNITÉS DE COMMANDE				ENTRÉES		CAPTEUR		Sorties		DESCRIPTION DES FONCTIONS :
	Extérieur	Radio	Intérieur	Pied	12/24 V		12/24 V	LED	12/24 V	LED	Version "rapide Version "régulée" ▪L'entrée S2 indique à la platine à relais que l'adaptation automatique au sol "Inclinaison vers le haut" devrait être active pour la fonction "Lever" . ▪L'absence de signal d'entrée (0 V) sur S2 pour TLC-B1 (= absence de signal du capteur d'angle S2) entraîne la commutation de "Inclinaison vers le haut" à "Levage". ▪L'angle de commutation peut être réglé manuellement sur le capteur d'angle S2 .
	Ajustement au sol vers le haut, rapide	Ajustement au sol vers le haut, réglé	Ajustement au sol vers le haut, réglé	Ajustement au sol vers le haut, réglé	Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6 U7 WL1 CS
SCHÉMAS ÉLECTRIQUES :	Droite	Radio	Intérieur	Pied	ETMA TLC		S2 TLC		CS TLC		Aperçu des vannes, bobines, capteurs
	Gauche								WL1 TLC		Schéma de base

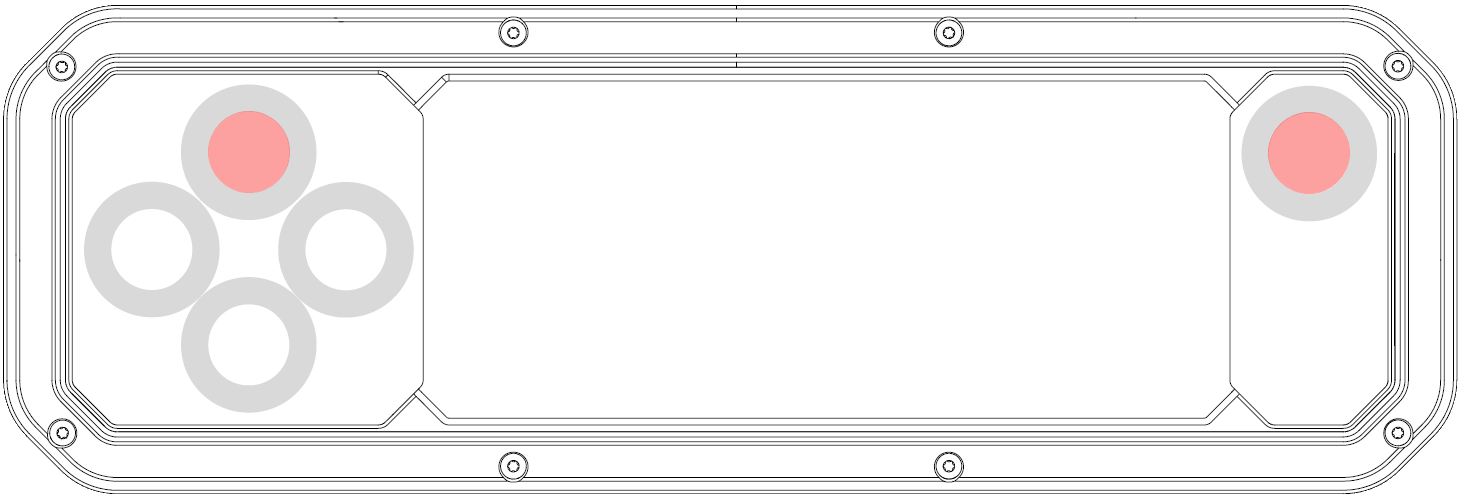

6. SOULEVER	UNITÉS DE COMMANDE				ENTRÉES		CAPTEUR		Sorties		DESCRIPTION DE LA FONCTION :
	Extérieur	Radio	Intérieur	Pied	12/24 V		12/24 V	LED	12/24 V	LED
	Lever	Lever	Lever	Lever	Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6 U7 WL1 CS
SCHÉMAS ÉLECTRIQUES :	Droite	Radio	Intérieur	Pied	ETMA TLC				CS TLC		Aperçu des vannes, bobines, capteurs
	Gauche								WL1 TLC		Schéma de base

7. FERMER réglé	UNITÉS DE COMMANDE				ENTRÉES		CAPTEUR		Sorties		DESCRIPTION DES FONCTIONS :
	Intérieur	Radio			12/24 V		12/24 V	LED	12/24 V	LED	▪Fermeture sans signal 2H avec restrictions. (voir zone jaune). ▪Vitesse de "fermeture" réduite à 4°/s max. Entrées et sorties : - Pas de 2H mais S3 actif, donc... - Chute de signal au niveau de la vanne TSR donc... - Fermeture régulée (voir zone jaune). ▪La plateforme s'arrête à +10°. entrées et sorties : - pas de 2H, et... - l'entrée inactive S3 met les sorties U0+V3 hors service.
	Fermer régulée	Fermer régulée			Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6 U7 WL1 CS
SCHÉMAS ÉLECTRIQUES :	Intérieur	Radio			ETMA TLC		S3 TLC		CS TLC		Aperçu des vannes, bobines, capteurs
									WL1 TLC		Schéma de base

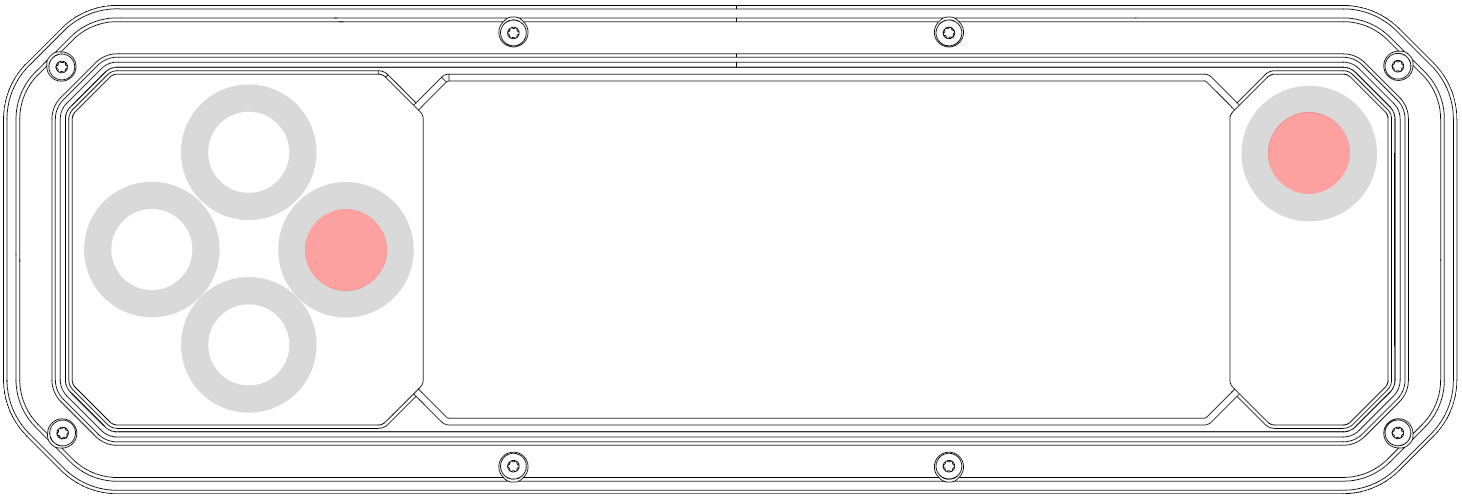

8. FERMER rapidement	UNITÉS DE COMMANDE				ENTRÉES		CAPTEUR		Sorties		DESCRIPTION DES FONCTIONS :
	Extérieur	Radio	Radio		12/24 V		12/24 V	LED	12/24 V	LED	▪Fermeture avec signal 2H sans restrictions (voir zone verte). Entrées et sorties : - Le signal 2H neutralise S3, ce qui... - Fermeture rapide de la plateforme (vanne TSR active).
	Fermer rapide	Fermer rapide	Fermer rapide		Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		Up Down Tilt 2H Vers l'intérieur Vers l'extérieur S5 + (S1) S4 S3 S2		U0 U1 U2 U3 U4 U5 U6 U7 WL1 CS
SCHÉMAS ÉLECTRIQUES :	Droite	Radio	Radio		ETMA TLC				2H TLC		Aperçu des vannes, bobines, capteurs
	Gauche	Commutateur rotatif 2H	Bouton 2H		2H TLC				CS TLC		Schéma électrique de la vanne "TSR
									WL1 TLC		Schéma de base
