Informazioni generali

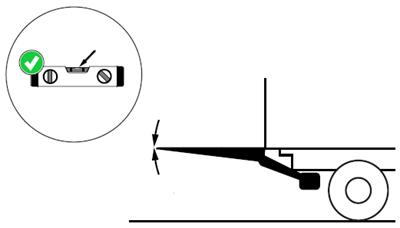

Di default, l’angolo del sistema di inclinazione automatica è impostato a 0° (piano orizzontale). Se necessario, è possibile regolare la posizione del
sensore angolare S2 per regolare l’angolo di commutazione del sistema di inclinazione automatica durante la «sollevazione».
Procedura:
1. Regolare la piattaforma sull’angolo desiderato.
2. Allentare le due viti di fissaggio del sensore angolare S2 senza rimuoverlo (vedi figura 3).
 Figura 3 |
3. Ruotare il sensore S2 fino a quando il LED S2 acceso sulla scheda di controllo TLC-B1 (vedi figura 4) si spegne.
Questa posizione corrisponde ora all’angolo di commutazione desiderato.
NOTA: La commutazione del movimento della piattaforma da «Inclinazione verso l’alto» a «Sollevamento» avviene non appena il LED S2 si spegne.
|
 Figura 4 |
4. Serrare nuovamente a mano (senza esercitare una forza eccessiva) le viti di fissaggio del sensore angolare S2.
5. IMPORTANTE: posare i cavi dei sensori angolari S2 e S3 come segue: Posa dei cavi S2 e S3
