Alimentazione
L'alimentazione della scheda relè avviene tramite questo collegamento (vedi figura in basso).
Il fusibile principale (15 A) montato accanto protegge la scheda di controllo.
NOTA: La scheda relè è inoltre protetta dal fusibile F2 (vedere lo schema elettrico e idraulico).

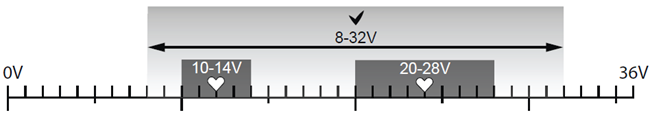

Le figure seguenti mostrano la tensione di alimentazione prevista per il sistema a 12 V o 24 V.
La tensione indicata si riferisce alla tensione quando l’ascensore è in funzione.
L’ascensore funziona, ma l’intervallo di tensione al di fuori dell’area «contrassegnata con un cuore» è
per un funzionamento di breve durata.
L’ascensore opera nell’intervallo di tensione ottimale per garantire un funzionamento ideale e una durata ottimale.
Consumo energetico
Durante l’azionamento della sponda idraulica, l’assorbimento di potenza della scheda relè è inferiore a 60 mA (a seconda degli accessori installati).
In caso di interruzione dell’alimentazione elettrica da parte di CS, l’assorbimento di potenza della scheda relè è inferiore a 4 mA (l’allarme relativo alla
sponda idraulica aperta continua a funzionare).
