Descrizione e disposizione
Il sensore S3 indica la posizione di lavoro (area gialla) della piattaforma e regola l'inclinazione in base alla posizione dell'operatore (segnale 2H).
Ruotando il sensore angolare S3 è possibile regolare manualmente l’area di lavoro consentita e, di conseguenza, l’arresto della piattaforma.

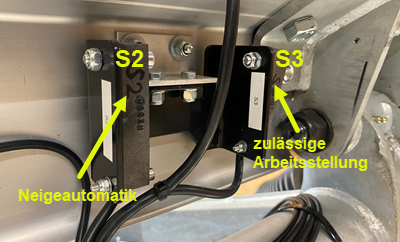

Il sensore angolare S3 si trova sulla piattaforma (vedi figura in basso).
Sensori angolari digitali S2 e S3
Links:
a schema elettrico del sensore S3 - sensore angolare sulla piattaforma
