Informazioni generali
Poiché alla scheda relè TLC-B1 è possibile collegare contemporaneamente un massimo di 3 unità di comando secondo la norma EN 1756,
(di cui al massimo 1 comando esterno e senza un telecomando radio aggiuntivo), è necessaria la scheda di collegamento aggiuntiva 55027.
Il collegamento CTRL.1 sulla scheda relè principale TLC-B1 funge da interfaccia per la scheda aggiuntiva 55027, alla quale è quindi
possono essere collegati contemporaneamente al massimo 4 comandi.
La scheda di collegamento aggiuntiva 55027 dispone di un indicatore a barra LED che fornisce informazioni su:
▪alimentazione
▪funzioni
▪Diagnostica e anomalie
▪Stato degli ingressi e delle uscite

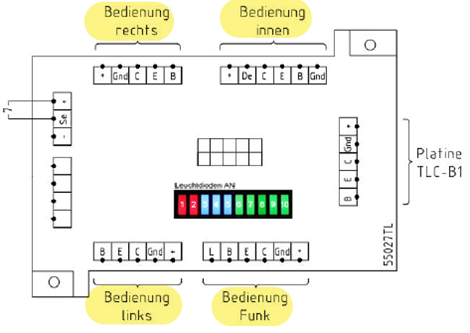

Panoramica della scheda di collegamento aggiuntiva 55027
L'immagine sottostante mostra le possibilità di collegamento per le unità di comando e la barra luminosa a LED per la diagnostica.
Cliccare sull'argomento desiderato nella figura (unità di comando o barra luminosa a LED) per ottenere informazioni più dettagliate.
