Configurazione dei pin - ADC

Informazioni generali

Di seguito è riportato l'elenco di tutti i collegamenti elettrici (ingressi e uscite) del convertitore AD, nonché la descrizione della programmazione manuale del sistema automatico di inclinazione/ribaltamento.

NOTA: La descrizione e l’indicatore di errore del convertitore analogico-digitale sono descritti separatamente.

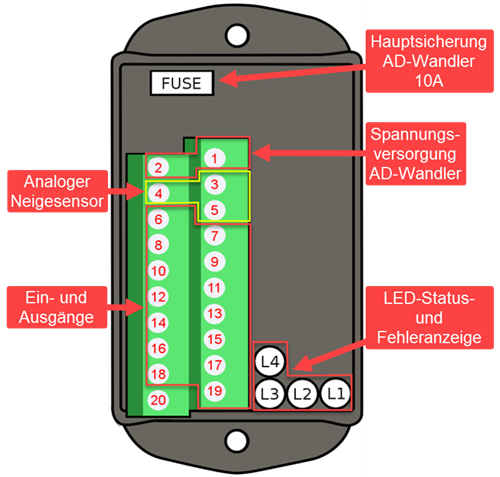

Configurazione dei collegamenti del convertitore AD:

Connettore:

Descrizione:

S2

S3

TDS

TSR

ADC

ADC

1

Tensione 8 - 32 volt

x

x

x

x

2

Massa

x

x

x

x

3

Segnale del sensore di inclinazione

x

x

x


4

Massa del sensore di inclinazione

x

x

x


5

Sensore di inclinazione +

x

x

x


6

Uscita segnale S3

x




7

Uscita segnale S2

x




8

CS Ingresso segnale

x

x

x

x

9

non assegnato

x




10

non assegnato

x




11

non assegnato

x




12

Ingresso TSR proveniente dall'uscita U3

x




13

Uscita TSR verso la valvola

x




14

Uscita 2H1

x




15

Ingresso 2H1

x




16

2H2 non assegnato





17

2H2 non assegnato





18

▪Programmazione manuale dell'angolo di commutazione dalla funzione "Inclinazione verso l'alto" a "Sollevamento".

▪Collegando i due terminali 18 e 19 per circa 4 secondi, viene memorizzato l’angolo desiderato della piattaforma (di norma il piano orizzontale).

▪NOTA: l’angolo programmato deve rientrare in un intervallo di +/- 10 rispetto al piano orizzontale.

x




19

vedi connettore 18

x




20

non utilizzato
