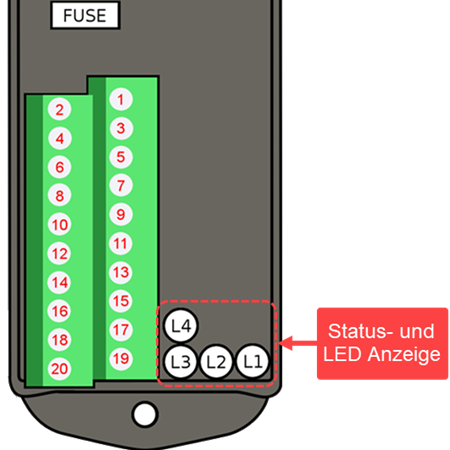

Indicatore di stato e LED del convertitore AD:

LED:

Colore:

RadioFunzione:

Descrizione:

L1

Spento

TSR

Ingresso TSR 12 = 0 V

Verde

-

Rosso

TSR

Ingresso TSR 12 = 12/24 V

2H Ingresso 0 V

Arancione

TSR

Uscita TSR 13 = 12/24 V

L2

Spento

TDS*

* non disponibile nei modelli Z-1500/2000 e ZDK-250

Verde

TDS*

* non disponibile sui modelli Z-1500/2000 e ZDK-250

Rosso lampeggiante

TDS*

* non disponibile sui modelli Z-1500/2000 e ZDK-250

Arancione

-

L3

Spento

S2 e S3

Uscita 7 di S2 = 0 V

Uscita 6 di S3 = 0 V

Verde

S2 e S3

Uscita 7 di S2 = 12/24 V

Uscita 6 di S3 = 0 V

Rosso

S2 e S3

Uscita 7 di S2 = 0 V

Uscita 6 di S3 = 12/24 V

Arancione

S2 e S3

Uscita 7 di S2 = 12/24 V

Uscita 6 di S3 = 12/24 V

L4

Spento

ON/OFF

ADC spento

Verde lampeggiante

ON/OFF

ADC ON

Rosso lampeggiante

Errore

Errore di sistema, tutte le uscite bloccate

Arancione

-

Tutte

Verde-Rosso-Spento

Avvio del sistema

Il sistema si sta avviando

Tutti

Verde spento x 4

(4 lampeggi)

Salva S2

Angolo S2 salvato correttamente

Vedi "programmazione manuale", connettori 18 + 19

Tutte le

Spegnimento rosso x 4

(4 lampeggi)

Salva S2

Angolo S2 ripristinato alle impostazioni di fabbrica (0 gradi = orizzontale),

poiché l'angolo è al di fuori dell'intervallo consentito
